楼主要说的是不是下面的这个图片中的元件啊。这个原件是双向稳压二极管的符号。1。
，二极管完整型号是MC2850-T111-1，采用SOT323 封装形式，主要参数是35V/4A 。这个双二极管内部结构如图。顺便说一下，以上完全是猜测，因为二极管
你不带图片，无法确认型号。
24V直流继电器反相并联二极管的接法看下面图片 24V直流继电器反相并联的二极管叫做续流二极管。续流二极管通常是指反向并联在电感线圈、继电器、可控硅等储能元件两端，在电路中电压或电流出现突变时，对电路中其它元件起保护作用的二极管。以电感线圈为例，当线圈中有电流通过时，其两端会有感应电动势产生。当...。

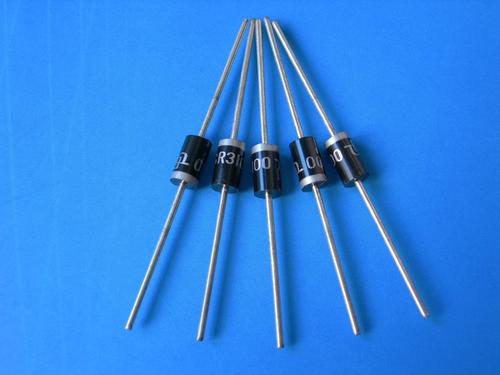

1N4007：由于其高反向耐压和大电流特性，常用于大电流负载，如工业负载（继电器）、电源负载等。1N5819：由于其高频、低电压、大电流特性，广泛应用于开关电源、变频器、驱动器等电路中，适用于低压高频整流、续流、二极管保护等应用。五、图片展示 以下是三种二极管的图片展示：综上所述，1N4148、1N4007和1N5819在类型与用途、电气特性、结构特点、应用差异等方面存在显著差异。...。
左边一个圆的是电解电容，画阴影的一边表示负极，右边一个是二极管，画阴影的一边表示阴极。这是在印制板上很多人画板子的时候习惯的画法。圆形的电解电容实物如图 短脚为负极即电容包装上画有白色“－”标记的一侧，也就是印制板上画阴影的一侧。二极管实物如图 有银白色圆圈的一侧为阴极，也就是印制...。
三、总结MOS管中的体二极管是由其工艺和结构决定的寄生元件。虽然它在某些场景下可能带来漏电的不利影响，但在另一些场景下，也可以利用其导电特性来实现系统的正常工作。因此，在设计和使用MOS管时，需要充分考虑体二极管的影响，并合理利用其特性。以下是一些相关的图片，用于更直观地理解MOS管和体二极管...。

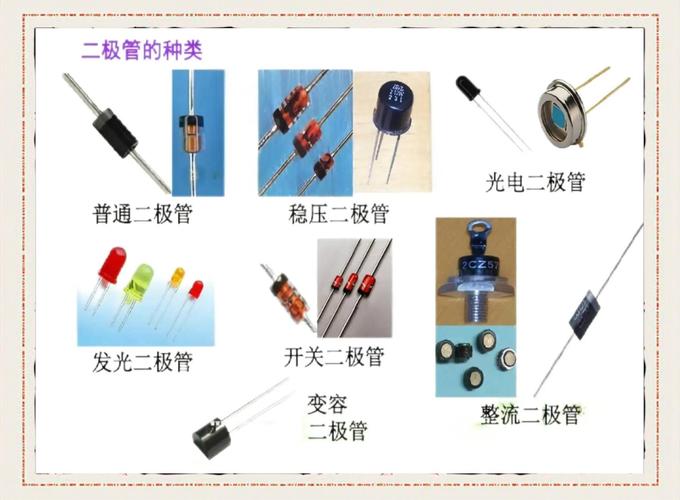

图片展示：二极管的主要参数二极管的主要参数包括最大整流电流、最高反向工作电压、反向电流和最高工作频率等。最大整流电流：二极管长期运行时允许通过的最大正向平均电流。超过此值，二极管可能会因过热而损坏。最高反向工作电压：二极管工作时允许外加的最大反向电压。在此电压下，二极管应能正常工作而不被...。
IGBT（绝缘栅双极型晶体管）中的续流二极管，通常被称为FRD（Fast Recovery Diode，快恢复二极管），对IGBT模块的整体性能有着重要影响。以下是对FRD的详细解析：一、FRD的基本概念 IGBT的续流二极管，即FRD，是一种具有快速反向恢复特性的二极管。这种特性对于减少二极管的损耗、确保安全工作状态以及优化EMI...。
一、贴片电容 铝电解电容：铝电解电容的正负极区分通常通过电容上的标志来判断。电容上有一个明显的黑块，这个黑块标记的是负极。示例图片：钽电容：钽电容一般为黄色壳体，壳体的一端有横杠，另一端没有横杠。有横杠的一端为正极，另一端为负极。示例图片：二、二极管 贴片二极管：贴片二极管的正负...。
